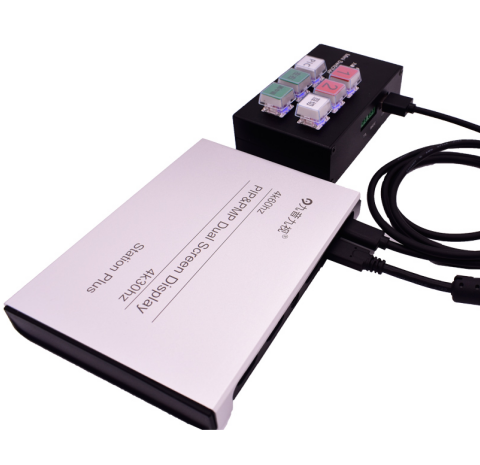

只需用USB to type-c线一端接键盘的USB接口，一端接采集卡的IOIO接口即可。
|

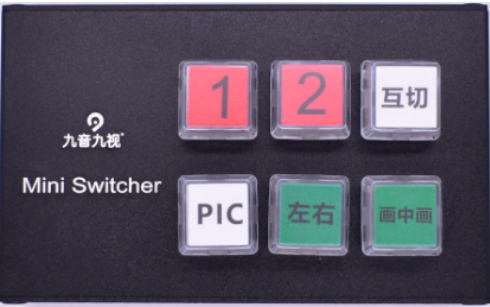

按键 |
单击 |
双击 |
长按 |
|
1 |
HD1画面全屏 |
Mic in音量+ |
HD1音频 |
|
2 |
HD2画面全屏 |
Mic in音量- |
HD2音频 |
|
互切 |
双画面时，两个画面交替位置 |
画中画子画面向右 |
画中画子画面向左 |
|
PIC |
画中画大小 |
画中画子画面向下 |
画中画子画面向上 |
|
左右 |
双画面左右模式 |
双画面上下模式 |
DVI音频 |
|
画中画 |
画中画模式 |
查看信息 |
总音量禁音/取消禁音 |
每个按键可以设置单击、双击、长按三种命令，总共18种命令。默认命令如上表格
如需手机对按键命令进行设置和控制，可以通电后长按第一个按键3秒，手机WIFI里可以看到JS_keyboard网络，选择连接后自动进入网页界面。
连接后，可以看到截面，可以自己根据命令表格更改。在指令框中可以输入指令发送，实现手机命令控制
正常模式使用：
1、键盘通电后就可以自动开机，使用过程中按键背光灯处于呼吸灯状态；
2、开机按下按键自动将指令输出，分别同时输出TTL和RS232的相同内容的命令，不建议同时用TTL和RS232；
3、USB-A接口可以供电并输出TTL信号，U6，直接接这口就可以用了
4、RS232和TTL接口，可以接其他设备，比如我们的JS5024、5025等
调试模式使用：
1、通电开机后，在没按下任何按键的情况下，长按“按键1”会激活AP热点模式，

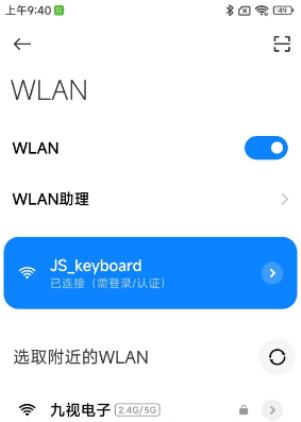

手机搜索wifi可以看到“JS_keyboard”的wifi名称，无密码可以直接连接，连接后手机会自动打开键盘的配置页面。

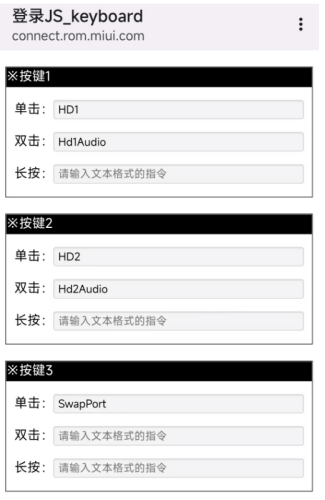

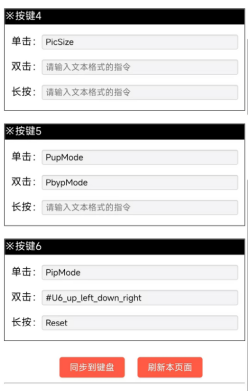

里面可以更改按键 触发后发送的命令内容，只支持ASCII不支持HEX，输入后可以在底部存储命令。
重启后也会记住修改后的命令。单个指令内容长度最长为50字节。
