SDI转HDMI/VGA/AV转换器

  • 【产品型号】JS1180
  • 【品牌】九视
  • 【产品简介】
  • SDI、HD-SDI和3G-SDI信号输入可转换为HDMI、VGA和AV(CVBS)信号输出;支持用户遥控选择强制输出模式。
  • 全国统一咨询电话:400-061-8657

    QQ客服一:点击这里给我发消息

    QQ客服二:点击这里给我发消息

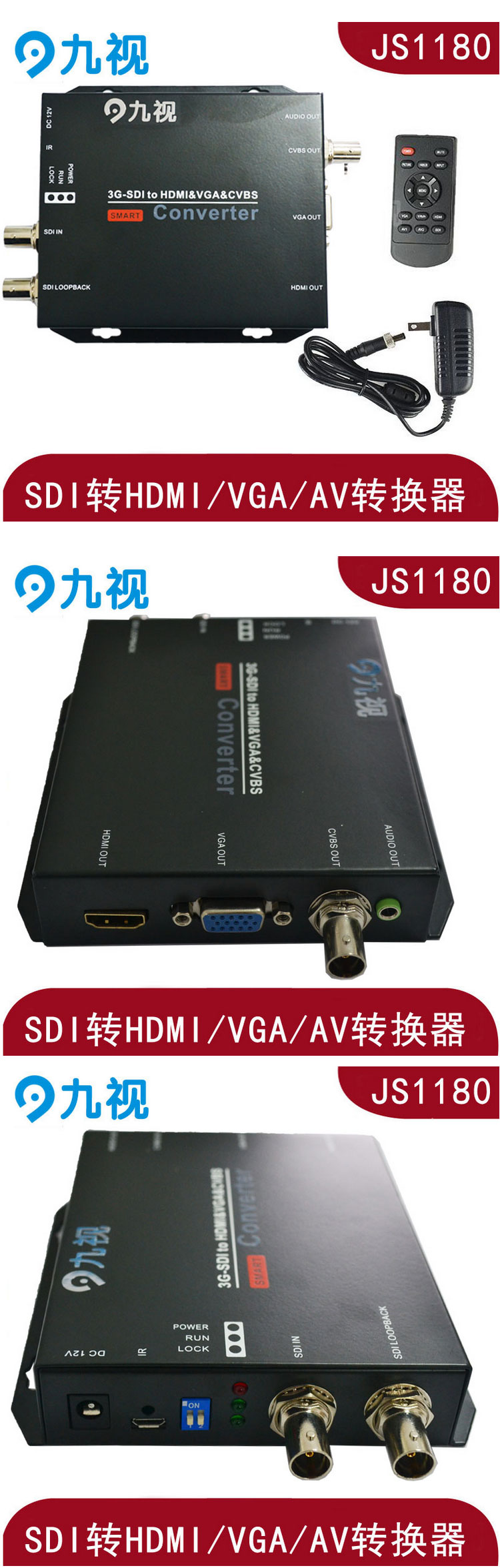

      九视JS1180 SD/HD/3G-SDI转HDMI/VGA/AV广播级多功能转换器是一款将高清数字分量串行接口(SDI、HD-SDI和3G-SDI)信号转换为HDMI、VGA和AV(CVBS)信号的设备。

      SDI、HD-SDI和3G-SDI信号输入可转换为HDMI、VGA和AV(CVBS)信号输出。

      1XBNC SDI输入接口,

      1×BNC SDI/1×HDMI/1×BNC AV(CVBS)/1×VGA 输出接口

      该设备集成SDI接收器及HDMI 调制器,可方便的将SDI信号转为HDMI信号,同时会将SDI所带音频信号分离转换后嵌入到HDMI信号中,以实现声音及图像同步传输。输出分辨率可设置,带遥控器,操作简单。

      九视JS1180 SD/HD/3G-SDI转HDMI/VGA/AV广播级多功能转换器是一款性能非常优秀的SDI 信号转换器,最大特点是:设备本身内置功能强大的处理器,实现自动分析接口设备类型,自动匹配接口设备,自动完成频率匹配和自动帧率转换,自动实现隔行/逐行转换,自动实现颜色空间转换。


      支持SDI输入格式: 支持SDI输入格式:(全格式,任意SDI格式)

      SD: 525i @ 59.94Hz, 625i @ 50Hz

      HD: 720p @ 23.98Hz / 24Hz / 25Hz / 29.97Hz / 30Hz

      720p @ 50Hz / 59.94Hz / 60Hz

      1080i @ 50Hz / 59. 94Hz / 60Hz

      1080p @ 23.98Hz / 24Hz / 25Hz / 29.97Hz / 30Hz

      3G: 1080p @ 50Hz / 59.94Hz / 60Hz

      支持SMPTE 425M(A级和B级),SMPTE424M,

      SMPTE292M,SMPTE259M-C

      带有1路SDI信号环出

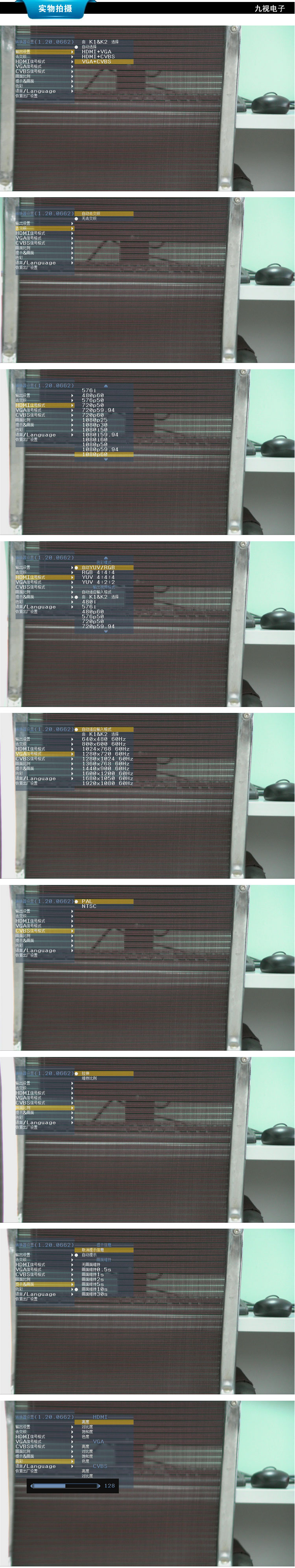

      支持OSD和菜单操作界面

      自动检测HDMI EDID 信息,自适应HDMI最佳模式

      支持所有格式非对称转换

      信号丢失蓝屏警示

      VGA可指定输出格式720p/1080p

      自动将SDI信号音频信号解嵌到HDMI中

      支持AV(CVBS)信号输出(PAL/NTSC制式可选)

      支持用户遥控选择强制输出模式

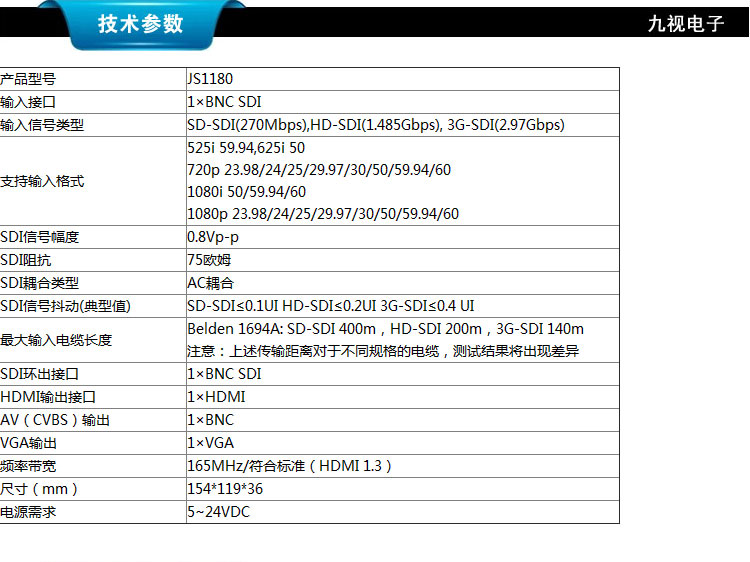

    产品型号

    JS1180

    输入接口

    1×BNC SDI

    输入信号类型

    SD-SDI(270Mbps),HD-SDI(1.485Gbps), 3G-SDI(2.97Gbps)

    支持输入格式

    525i 59.94,625i 50
    720p 23.98/24/25/29.97/30/50/59.94/60
    1080i 50/59.94/60
    1080p 23.98/24/25/29.97/30/50/59.94/60

    SDI信号幅度

    0.8Vp-p

    SDI阻抗

    75欧姆

    SDI耦合类型

    AC耦合

    SDI信号抖动(典型值)

    SD-SDI≤0.1UI HD-SDI≤0.2UI 3G-SDI≤0.4 UI

    最大输入电缆长度

    Belden 1694A: SD-SDI 400mHD-SDI 200m3G-SDI 140m
    注意:上述传输距离对于不同规格的电缆,测试结果将出现差异

    SDI环出接口

    1×BNC SDI

    HDMI输出接口

    1×HDMI

    AVCVBS)输出

    1×BNC

    VGA输出

    1×VGA

    频率带宽

    165MHz/符合标准(HDMI 1.3

    尺寸(mm

    154*119*36

    电源需求

    5~24VDC










      1、支持SDI输入格式: 支持SDI输入格式:(全格式,任意SDI格式)

      2、SD: 525i @ 59.94Hz, 625i @ 50Hz

       HD: 720p @ 23.98Hz / 24Hz / 25Hz / 29.97Hz / 30Hz

       720p @ 50Hz / 59.94Hz / 60Hz;1080i @ 50Hz / 59. 94Hz / 60Hz

       1080p @ 23.98Hz / 24Hz / 25Hz / 29.97Hz / 30Hz

       3G: 1080p @ 50Hz / 59.94Hz / 60Hz

      3、支持SMPTE 425M(A级和B级),SMPTE424M,SMPTE292M,SMPTE259M-C

      4、带有1路SDI信号环出

      5、支持OSD和菜单操作界面

      6、自动检测HDMI EDID 信息,自适应HDMI最佳模式

      7、支持所有格式非对称转换

      8、信号丢失蓝屏警示

      9、VGA可指定输出格式720p/1080p

      10、自动将SDI信号音频信号解嵌到HDMI中

      11、支持AV(CVBS)信号输出(PAL/NTSC制式可选)

      12、支持用户遥控选择强制输出模式
