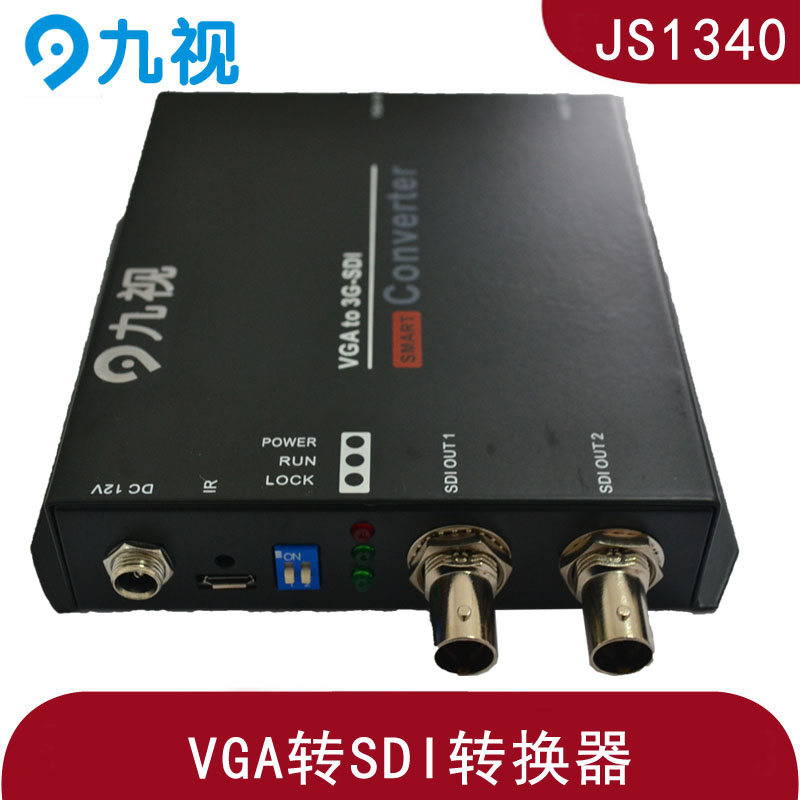

九视JS1340 VGA转SDI转换器

  • 【产品型号】JS1340
  • 【品牌】九音九视
  • 【产品简介】
  • 此款广电级变频转换器可将输入的VESA标准VGA信号变换为标准SDI信号输出,输出分辨率可通过数字编码开关或者遥控器选择,广电级设备专用,可兼容3G/HD/SD-SDI,简单易用。
  • 全国统一咨询电话:400-061-8657

    QQ客服一:点击这里给我发消息

    QQ客服二:点击这里给我发消息




      九视JS1340 VGA to SD/HD/3G-SDI转换器是一款将 VGA信号转换为高清串行数字接口SDI信号的设备。该设备集成SDI线路驱动和VGA接收器,可方便地将VGA信号转为SDI信号,同时会将 VGA所带音频信号分离转换后嵌入到 SDI信号中,或将通过 3.5mm音频输入接口输入的模拟音频与 VGA视频一起嵌入到 SDI信号中,以实现声音及图像同步传输。

      九视JS1340 内置有专业图像处理器,可对视频进行色彩空间转换、去交叉、格式与分辨率转换(缩放)、裁切、降噪、色彩增强等处理,以满足用户对图像效果的专业要求。

      支持VGA分辨率格式最高1920x1080@60Hz.

      SDI输出支持SMPTE 425M(A级和B级),SMPTE424M,SMPTE292M,SMPTE259M-C

      带有2路SDI信号输出(冗余输出)

      支持所有格式非对称转换(可任意选择SDI输出格式)

      支持Interlace → Deinterlace去交叉

      支持拉伸/维持比例输出模式,确保原始视频的比例不失真

      支持VGA音频或模拟输入音频信号嵌入到SDI中

      遥控器操作,屏幕菜单配置

      支持OSD显示输入/输出格式信息

      信号丢失可锁定最后一帧画面,锁定延时可调;信号丢失也可输出蓝屏/黑屏

      可发生彩条、网格、白屏、蓝屏、灰度渐变等信号,方便监视器校正

      带有电源及SDI信号格式指示,方便用户实时监测

      专业防静电保护

    产品型号 JS134
    输入接口 1×VGA

    音频输入

    1×3.5mm双声道模拟音频1Vp-p

    支持输入格式

    VGA:最高1920x1080@60Hz

    输出接口 2×SD/HD/3G-SDI
    输出信号类型 SD-SDI(270Mbps), HD-SDI(1.485Gbps), 3G-SDI(2.97Gbps)
    SDI信号幅度 0.8Vp-p
    SDI阻抗 75欧姆
    SDI耦合类型 AC耦合
    SDI信号抖动(典型值) SD-SDI≤0.1UI HD-SDI≤0.2UI 3G-SDI≤0.4 UI
    最大输出电缆长度 Belden 1694A: SD-SDI 400m,HD-SDI 200m,3G-SDI 140m
    注意:上述传输距离对于不同规格的电缆,测试结果将出现差异
    尺寸(mm) 158*120*36
    电源需求 5~24VDC


















      支持VGA分辨率格式最高1920x1080@60Hz.

      SDI输出支持SMPTE 425M(A级和B级),SMPTE424M,SMPTE292M,SMPTE259M-C

      带有2路SDI信号输出(冗余输出)

      支持所有格式非对称转换(可任意选择SDI输出格式)

      支持Interlace → Deinterlace去交叉

      支持拉伸/维持比例输出模式,确保原始视频的比例不失真

      支持VGA音频或模拟输入音频信号嵌入到SDI中

      遥控器操作,屏幕菜单配置

      支持OSD显示输入/输出格式信息

      信号丢失可锁定最后一帧画面,锁定延时可调;信号丢失也可输出蓝屏/黑屏

      可发生彩条、网格、白屏、蓝屏、灰度渐变等信号,方便监视器校正

      带有电源及SDI信号格式指示,方便用户实时监测

      专业防静电保护


      本产品可广泛应用于广播电视节目采编、高清视频信息发布、高清视频远距离传输、视频会议、多媒体广告及视频安防监控等领域。
